Ubicación de las Cámaras

Las cámaras de vigilancia suelen estar ubicadas en entornos muy exigentes. A veces requieren protección contra la lluvia, entornos fríos, calientes, polvo, sustancias corrosivas, vibraciones y vandalismo. Los fabricantes de cámaras y accesorios utilizan varios métodos para afrontar estas dificultades medioambientales.

Las soluciones son colocar las cámaras en carcasas de protección separadas, diseñar carcasas integradas para la cámara con fines especiales y/o utilizar algoritmos inteligentes que puedan detectar y alertar a los usuarios de un cambio en las condiciones de funcionamiento de la cámara.

Si la cámara la vas a colocar en recintos interiores tienen que asegurar que no va a perturbar el paso de las personas y estar a una altura adecuada. Muy importante la buena sujeción para que no caiga sobre nadie.

MEMOKEY 100 CÓDIGOS

El Memokey 100 códigos está destinado a instalaciones de control de acceso mediante teclado, donde se desee que cada usuario del sistema, disponga de su propio código de acceso.

Avisos acústicos: Cada vez que se introduce un código de acceso, de programación o parámetros de configuración el sistema emite un sonido característico diferente si los datos introducidos son correctos o no:

bip (x3) : correcto
moc : incorrecto
bip (1 segundo) : Apertura puerta

Leds de señalización: Dispone de dos leds, uno rojo y uno verde.

Manual

Tipos de Instalaciones

Analogico tradicional:

Tradicionalmente los CCTV analógicos se valían de cámaras con salidas de vídeo compuesto conectadas a un cableado propio para este tipo de instalación y visualizadas en uno o varios monitores colocados de forma estática y cuya única función era representar las imágenes de las videocámaras conectadas.

Digital tecnología IP:

La tecnología actual permite la conexión de cámaras de vídeo directamente en las redes informáticas por las que se comunican los ordenadores y que ya están disponibles en la mayoría de las oficinas y empresas. El audio y el vídeo transmitido desde cualquier cámara de red o servidor de vídeo puede visualizarse desde cualquier ordenador conectado a esa red de área local a través de una Intranet privada o através de Internet.

Compartida analogica digital:

 Un primer escenario podría ser: se parte de un cableado y unas cámaras ya instaladas. En este caso es posible sustituir los Multiplexores por Servidores de Vídeo. Estos Servidores convertirán las señales analógicas en digitales y permitirán identificar las cámaras analógicas dentro de una red IP bien asignándoles direcciones ficticias, bien actuando como elemento gestor de las imágenes recibidas por las cámaras analógicas. De esta forma es posible tratar estas cámaras casi como si de cámaras IP se tratase, aunque con ciertas limitaciones, y hacer la gestión transparente al usuario.

Control de accesos con Bluetooth

El propio teléfono hace de identificador de usuario. Cada teléfono con bluetooth tiene un código que lo diferencia, pudiendo discriminar al usuario y por tanto decidir la apertura del acceso.

La ventaja de este sistema es la distancia de lectura, que lo hace muy interesante para el acceso de vehículos o peatonales manos libres.

En función de las necesidades de seguridad, el sistema puede:

1. Trabajar con lista de teléfonos autorizados: Es una lista memorizada en el receptor que sirve para especificar qué teléfonos concretos tienen derecho de apertura. La capacidad de la lista es de hasta 40 teléfonos móviles diferentes. Este modo de trabajo permite tres posibilidades:

•  Solicitar PIN: Cuando el receptor detecta a algún teléfono de la lista le solicita el PIN (código de 4 dígitos configurable por el administrador).
• Solicitar Confirmación: Cuando el receptor detecta a algún teléfono de la lista, le solicita confirmación para abrir la puerta. El usuario deberá pulsar la tecla 1 y Aceptar para realizar la apertura de puerta.
•  Modo Automático (Sin PIN): La puerta se abre al detectar la presencia de un teléfono autorizado.

El dispositivo tiene que ir alimentado con una fuente de alimentación Fermax y realizar la instalación junto con actuadores que podría ser un mecanismo de puerta. El sistema puede ser controlado mediante pc con un software y llevar el registro de las personas que entran y/o salen.

Manual

Lector Biométrico de huella Fermax

El Lector de huella se trata de un sistema de reconocimiento biométrico basado en la huella dactilar de las personas, lo que da un nivel de seguridad superior a cualquier otro sistema que utilice otro tipo de identificadores. Integra un lector de proximidad.

El sistema se configura con un dedo o un teclado remoto. El aparato tiene varios modos de funcionamiento:

• No iniciado: Estado por defecto (tal y como sale de fábrica el lector). Todavía no se ha registrado un dedo/tarjeta máster
• Modo reposo: Modo normal, en espera de introducción de dedos de usuarios registrados.
• Programación: En este modo, el administrador puede configurar los distintos parámetros de funcionamiento del sistema.

Aparte de el dedo y las tarjetas también se puede programar con un teclado remoto por infrarrojos.

El dispositivo tiene que ir alimentado con una fuente de alimentación Fermax y realizar la instalación junto con actuadores que podría ser un mecanismo de puerta. El sistema puede ser controlado mediante pc con un software y llevar el registro de las personas que entran y/o salen.

Manual

Lector de Proximidad con tarjetas Fermax

Este es un control de proximidad que trabaja con tarjetas. Al funcionar por radiofrecuencia, no es necesario contacto físico alguno, pudiendo incluso presentar la tarjeta sin sacarla de la cartera. La distancia máxima de lectura es de unos 8 cm.

Dispone de unos indicativos luminosos que actúan como un "menú" y te que función estas realizando.

El dispositivo tiene que ir alimentado con una fuente de alimentación Fermax y realizar la instalación junto con actuadores que podría ser un mecanismo de puerta. El sistema puede ser controlado mediante pc con un software y llevar el registro de las personas que entran y/o salen.

Manual

Simbología cámaras

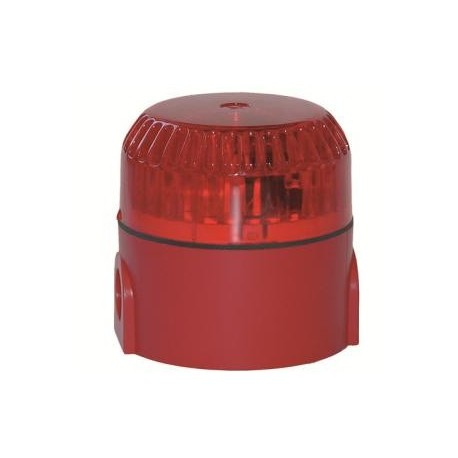

Flash rojo

Compactos, robustos y exentos de mantenimiento.
Flashes de xenón que aportan fiabilidad, luz brillante y una larga vida útil.
Para dos tensiones de funcionamiento: 12 y 24 V CC.
Se pueden utilizar en condiciones ambientales adversas.
Aptos para uso interior y exterior.

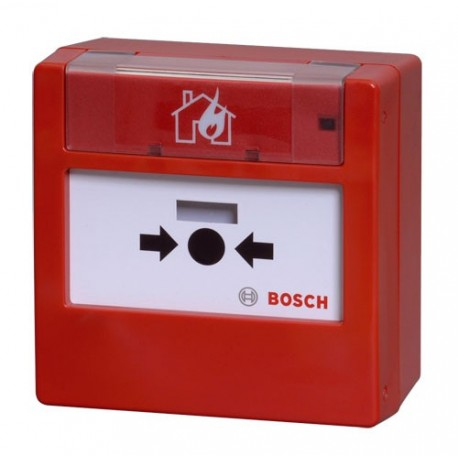

Pulsadores de Incendio

FMC-300RW-GSRRD Pulsador de Alarma de Incendio rearmable,


Para uso en interiores, montaje en superficie y activación directa de alarmas.
Activación de la alarma pulsando la señal.
LED para indicar las alarmas activadas y la inspección.
Altamente fiable y utilización flexible.
Aprobación EN 54-11.

datasheet

Detector Base

MS 400 | MS 400 B | MS 420 LSN

MS 400 Bornes para una conexión eléctrica segura

Bloqueo para evitar la extracción no autorizada del detector

Cableado para montaje en superficie o empotrado

datasheet

SISTEMAS DE TRANSMISIÓN

Cableado:

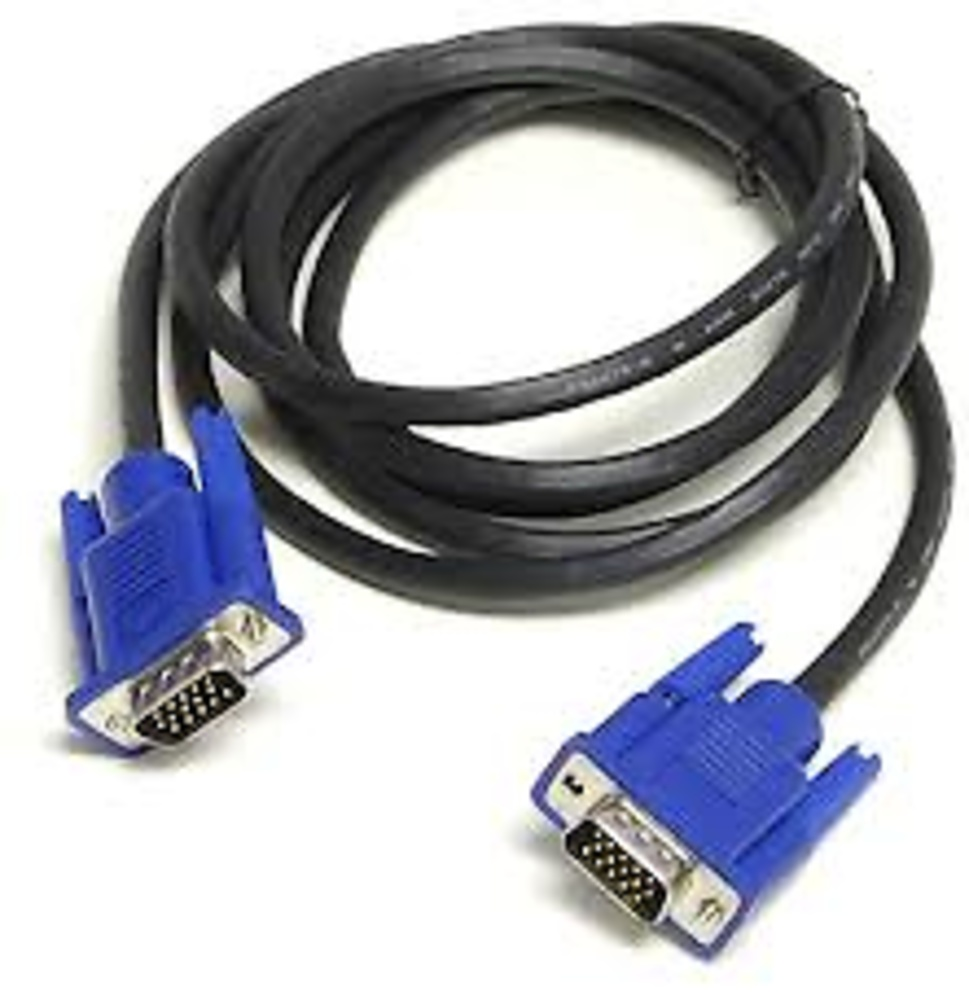

VGA
BNC

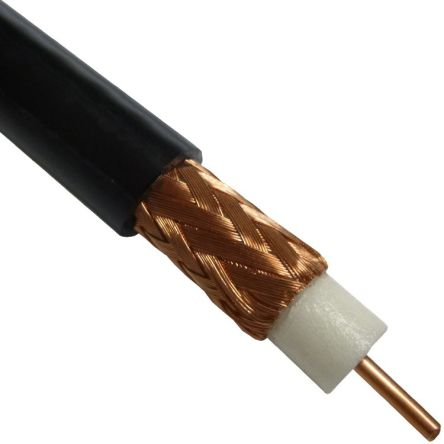

COAXIAL

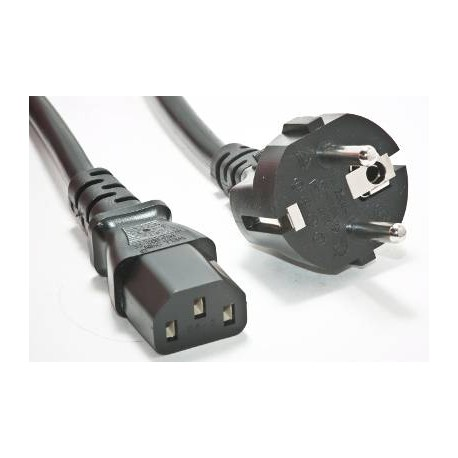

CABLE DE ALIMENTACIÓN

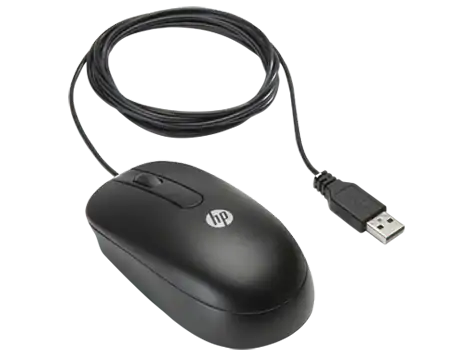

RATÒN LASER
CABLE DE ALIMENTACION PARA CAMARA

Instalaciones CCTV Analogicas

Tradicionalmente los CCTV analógicos se valían de cámaras con salidas de vídeo compuesto conectadas a un cableado propio para este tipo de instalación y visualizadas en uno o varios monitores colocados de forma estática y cuya única función era representar las imágenes de las videocámaras conectadas. Los proyectos de vídeo­vigilancia incluyen cámaras de funcionamiento nocturno y diurno, internas y externas, de iluminación y captación infrarroja, en color y en blanco y negro, con audio y sin él, etc

Básicamente un sistema de CCTV analógico, sin tener en cuenta el sistema de control de movimiento de las cámaras, ni sonido, ni servicios adicionales, sigue el siguiente esquema:

Central de Incendios Convencional FPC-500

• Pantalla LCD alfanumérica
• Disponible para 2, 4 u 8 zonas de detección y hasta 64, 128 o 256 detectores
• Uso opcional de módulo RFL (norma EN 54-13

Documentos:

• datasheet
• manual de instalación
• manual de funcionamiento

Camara PTZ marca CAMTRONICS

PTZ significa Pan, Zoom y Tilt por sus siglas en inglés. Esto se refiere a las capacidades de las cámaras automatizadas y grabadoras de vídeo. Esencialmente, una cámara PTZ se establece en un lugar en particular, pero tiene la habilidad de girarse, usualmente en un círculo completo, inclinarse en ángulos diferentes hacia arriba y hacia abajo, y ampliar en objetos en particular.


Las cámaras PTZ se usan principalmente para vigilancia. Pueden ser compradas por entidades privadas para el monitoreo hogareño. Son más comunes para agencias de negocios, militares y de aplicación de la ley para vigilar productos o áreas públicas.

PT-8133W

La cámara IP de videovigilancia PT8133W fabricada por Vivotek garantiza fiabilidad y la máxima seguridad en interiores, gracias a la nítidez de imagen que proporciona con su sensor de 1 megapixel y su resolución de 1280 x 800 pixels. Está especialmente diseñada para locales en que se requiera la máxima identificación, como bancos u oficinas. Proporciona al usuario la posibilidad de mover su cabezal hasta 350º en horizontal y 125º en vertical, para abarcar una mayor superficie. Este modelo de cámara integra conectividad Wifi WLAN b/g/n, para simplificar aún más la tarea de conexión en LAN, sin necesidad de cableado de red.

Datasheet

Guía Rápida

Manual de Usuario

Firmware(Descargar de esta página)

Simon-039

Está diseñado para controlar totalmente al acceso a una puerta con dos lectores, o dos puertas con un lector cada una. Para ello dispone de este diseño para controlar totalmente al acceso a una puerta con dos lectores, o dos puertas con un lector cada una. Para ello dispone de forma duplicada e independiente de los siguientes dispositivos:

Interfase con terminal, entrada para detector de puerta abierta, entrada de pulsador para apertura manual y salida de relé para orden de apertura de puerta. forma duplicada e independiente de los siguientes dispositivos:

Interfase con terminal, entrada para detector de puerta abierta, entrada de pulsador para apertura manual y salida de relé para orden de apertura de puerta.

Datasheet

Unidad central CAC 4410

Es el controlador de un sistema de control de acceso centralizado. Permite

integrar las siguientes funciones:

. Control de acceso.

. Automatización de servicios: encendido y apagado de iluminación, riego, depuración,etc.

. Alarmas técnicas.

. Intercomunicación entre accesos y conserjerías.

Manual

Datasheet

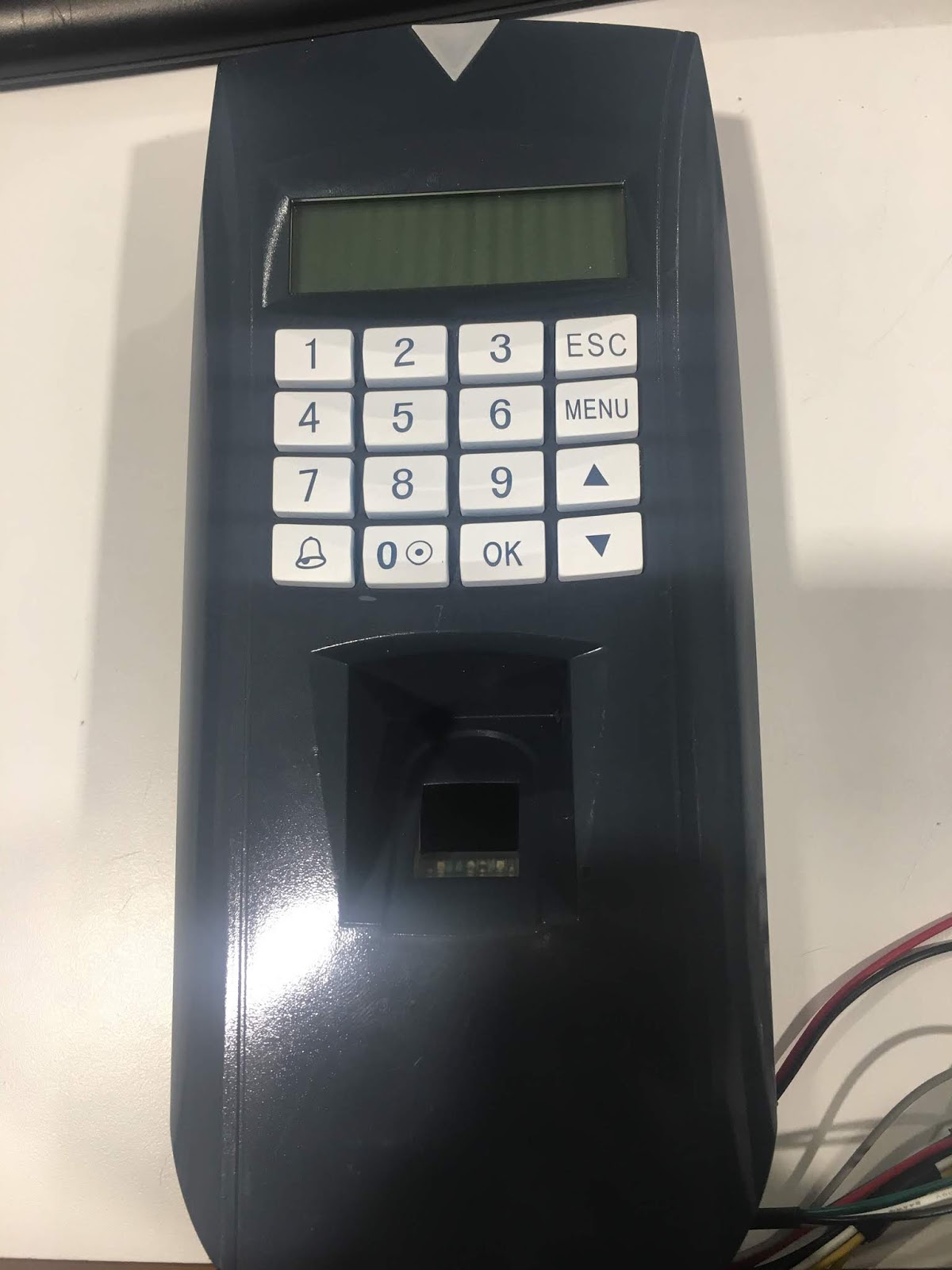

Huella de dactilar

Lector de huella dactilar  innovador para los usos del control de acceso
 ofrece funcionamiento incomparable usando un algoritmo avanzado para la confiabilidad, la precisión y la velocidad a juego excelente.












Manual

Camara AXIS M1113

Es una cámara fija profesional y asequible ideal para una amplia gama de aplicaciones de vigilancia, como pueden ser tiendas minoristas y bancos, así como también bibliotecas y otros edificios de oficinas

manual

datasheet

Controlador central 2 puertas Simon

Está diseñado para controlar totalmente al acceso a una puerta con dos lectores, o dos puertas con un lector cada una. Para ello dispone de este diseño para controlar totalmente al acceso a una puerta con dos lectores, o dos puertas con un lector cada una. Para ello dispone de forma duplicada e independiente de los siguientes dispositivos: Interfase con terminal, entrada para detector de puerta abierta, entrada de pulsador para apertura manual y salida de relé para orden de apertura de puerta. forma duplicada e independiente de los siguientes dispositivos: Interfase con terminal, entrada para detector de puerta abierta, entrada de pulsador para apertura manual y salida de relé para orden de apertura de puerta.

Pagina 19 en el datasheet

datasheet
